6G通信を支える見えない力
材料開発が切り拓く未来

国立研究開発法人 産業技術総合研究所 化学プロセス研究部門 機能材料プロセス研究グループ研究グループ長 阿多 誠介氏

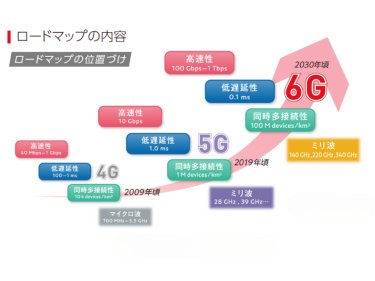

2030年の実用化が見込まれる次世代移動通信「6G」。その通信性能を最大限に引き出すには、従来以上に高度な電子材料が必要とされる。中でも注目されているのが通信回路のベースとなる「基板材料」だ。低誘電率かつ低損失という特性が求められるこの分野において、産総研の阿多誠介さんが率いる研究グループは、独自の材料開発に取り組んでいる。本記事では、6G時代を見据えた基板材料開発の背景と、阿多さんの挑戦を紹介する。

【来場希望の方】

5月大阪展への入場には 事前に来場登録が必要です!

※カンファレンスの聴講には別途お申込みが必要です。こちらからお申込みください>
※こちらの来場登録で5/14~16にインテックス大阪内で開催するすべての展示会に入場が可能です。

【出展検討の方】

簡単1分で資料請求できます!

出展検討用パンフレット、
出展料金、会場レイアウトなど

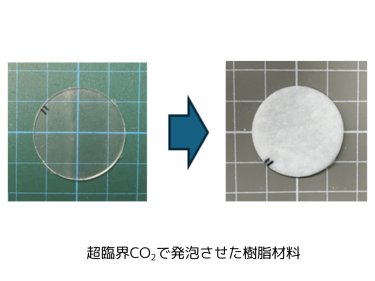

日本が世界をリードする「基板材料」


5Gでは、日本の基地局やスマホなどの通信機器完成品のシェアは数%程度に留まっている。一方、材料分野では約50%の世界シェアを誇る。この強みを6Gでも維持・拡大し、下流側のデバイス開発にも影響力を持つことが、阿多さんたちのモチベーションとなっている。「材料という土台から日本の存在感を高めたい。それが私たちの大きなモチベーションです」と阿多さんは語る。材料産業の力を活かして、日本発の技術革新を支えていく戦略だ。

爆発的な通信需要とエネルギー課題への挑戦

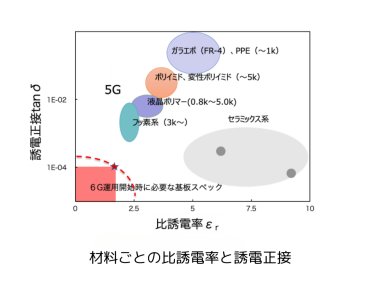

通信トラフィックは年率二桁ペースで増加しており、2030年には通信による世界の消費電力が、日本国内の年間電力使用量に匹敵すると試算されている。「信号を通すときに基板はエネルギーを吸収してしまう。だから、基板の損失を下げることは、未来のエネルギー問題を解決する一手でもある」と指摘する。基板による電力損失は無視できない問題となっており、低誘電率・低誘電正接を兼ね備えた基板材料の開発は、6G時代のエネルギー効率改善に直結する重要課題となっている。
